Настройка CH-103


СН-103 – это Z-Wave устройство, предназначенное для управления приводами роллет, жалюзи, маркиз, ворот гаража и др. Управление происходит путём непосредственного управления двигателем 220V.

Устройство имеет встроенный микроконтроллер, благодаря которому модуль может определять положение мотора, которое определяется временем его работы.

Подключение устройства к двигателю

Обычно с двигателя выходит четырёхжильный провод (Рис. 1), в котором

·       Желто-зелёный провод контакт "Заземление", подключить к контакту "Заземление", если он есть.

·       Синий провод Нулевой контакт, подключить к Нулевому контакт

·       Чёрный провод Фаза 1, подключить к О1

·       Красный Фаза 2, подключить к О2

Рис. 1

В зависимости от производителя и типа двигателя цвета проводов могут отличатся, поэтому данную информацию необходимо уточнить в инструкции. Контакты двигателя необходимо подключить к модулю согласно следующим электромонтажным схемам (Рис. 2).

Рис. 2

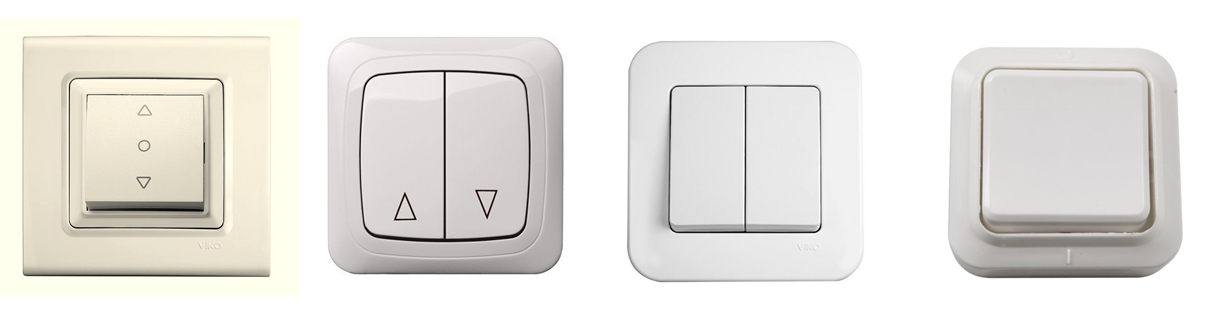

На схемах показано 2 типа выключателей, которые могут управлять модулем. Наш модуль имеет возможность подключения как одноклавишных, так и двухклавишных выключателей (Рис 3). Причём не зависимо от их типа - звонковые (кнопки) или классические (бистабильные), которые имеют два положения (контакты замкнуты/разомкнуты). Выключатели необходимы для ручного управления двигателем, при отсутствии необходимости в них, их можно не ставить.

Рис. 3

После подключения СН-103 согласно схеме подключения, необходимо добавить его к контроллеру.

Добавление СН-103 в Z-Wave сеть контролера Butler.

Рис. 4

1. Зайдите в Web-интерфейс контроллера, откройте раздел "Устройства" в боковом меню и нажмите кнопку добавить.

2. Заполните поля в появившемся модальном окне. Введите название устройства и комнату в которую вы планируете его добавить (комнаты необходимо добавить заблаговременно в разделе "Комнаты")

3. Нажмите кнопку "Добавить устройство". После завершения процедуры добавления, контроллер самостоятельно перейдёт в нормальный режим работы, а виджет добавленного устройства появится в соответствующей комнате.

4. Для настройки устройства перейдите на страницу "Настройки устройства", нажав шестерёнку в правом верхнем углу.

Настройка устройства.

Рис. 5

Для внесения настроек в устройство, необходимо выбрать закладку "Параметры" и внести необходимые изменения (Рис. 4). После внесения изменений нет необходимости в дополнительном сохранении, настройки вносятся автоматически и передаются устройству контроллером, используя беспроводной канал связи.

Обязательные настройки:

  1. Время работы мотора на открытие\закрытие. Если двигатель оборудован концевыми выключателями, достаточно начать процесс калибровки, она завершится автоматически (Параметр №1). В случае отсутствия концевых выключателей в Вашем моторе либо по другим причинам Вы имеете возможность настроить время открытия\закрытия в ручную. Для этого внесите время в параметры №4 и №5 в десятых долях секунды;
  2. При подключении выключателей необходимо выбрать их тип в параметре №15;
  3. При необходимости выберите режим функционирования устройства в параметре №2. Из доступных режимов есть :
  4. Стандартный двигатель с концевыми выключателями и возможности выбора положения (по умолчанию);
  5. Двигатель с концевыми выключателями без возможности выбора положения. Используется в случае если нет необходимости остановки мотора в среднем положении, например гаражные ворота;
  6. Двигатель, управляющий жалюзи. При выборе этого параметра следует учесть, что в интерфейсе появится дополнительный мульти-уровневый переключатель для управления положением ламелями жалюзи. Для правильной работы устройства в этом режиме необходимо определить время необходимое для полного поворота ламелей (180°), которое регулируется в Параметре №3. Кроме того, устройство необходимо переконфигурировать либо удалить и повторно добавить в Z-Wave сеть. После повторного добавления этому устройству будет соответствовать 2 виджета, первый будет управлять открытием\закрытием жалюзи, второй углом поворота ламелей (Рис. 6 )
  7. Рис. 6
